ファインウェッジ®

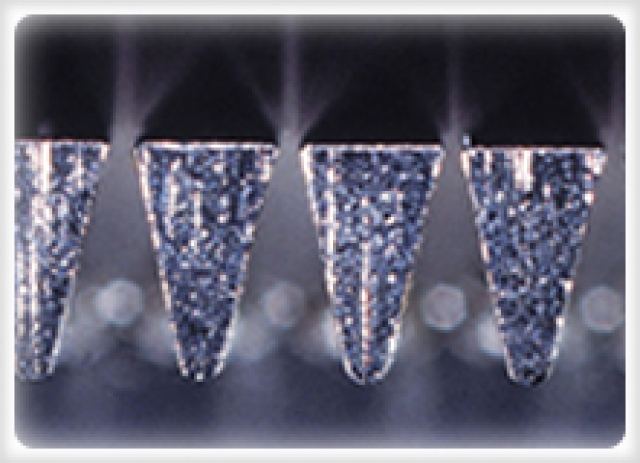

ファインウェッジは、ワイヤー上辺寸法が1mm以下であり、スリットが100ミクロン（0.1mm）以下のものを指します。
従来のウェッジワイヤーの特徴を生かして、より微細な処理を目的として開発され、世界で初めて目開き5ミクロンの製作を可能としました。
環境保全の観点から、ろ布・ろ紙に変わる100％リサイクル可能な金属製フィルターとして好評を得ています。
従来のウェッジワイヤーの特徴を生かして、より微細な処理を目的として開発され、世界で初めて目開き5ミクロンの製作を可能としました。
環境保全の観点から、ろ布・ろ紙に変わる100％リサイクル可能な金属製フィルターとして好評を得ています。
〔製品カタログをダウンロード〕
特徴
高強度で耐久性に富み、長時間使用が可能。

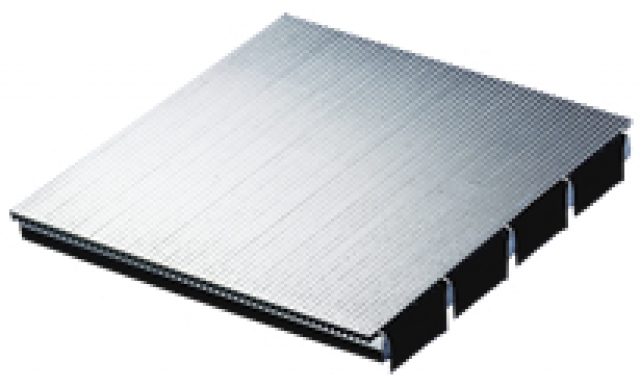

用途に合わせた柔軟な形状設計が可能。（パネル、ストレーナー、コニカル等）
ワイヤーの単層構造により逆洗浄がし易く半永久使用が可能。
廃棄時リサイクルとして資源化でき環境に配慮した部品。
メンテナンスが容易。
ファインウェッジ®の種類 （単位：mm）
| ワイヤー型式 | ワイヤー幅 | 開口率（S=50μm） | 開口率（S=30µm） | 開口率（S=10µm） |
|---|---|---|---|---|
| 100CF | 1.0 | 4.8 ％ | 2.9％ | 1.0％ |
| 75F | 0.75 | 6.3 ％ | 3.8％ | 1.3％ |
| 50F | 0.5 | 9.1 ％ | 5.7％ | 2.0％ |
| 35CF | 0.35 | 12.5 ％ | 7.9％ | 2.8％ |
| 25CF | 0.25 | 16.7％ | 10.7％ | 3.8％ |
ストレーナーパーツ

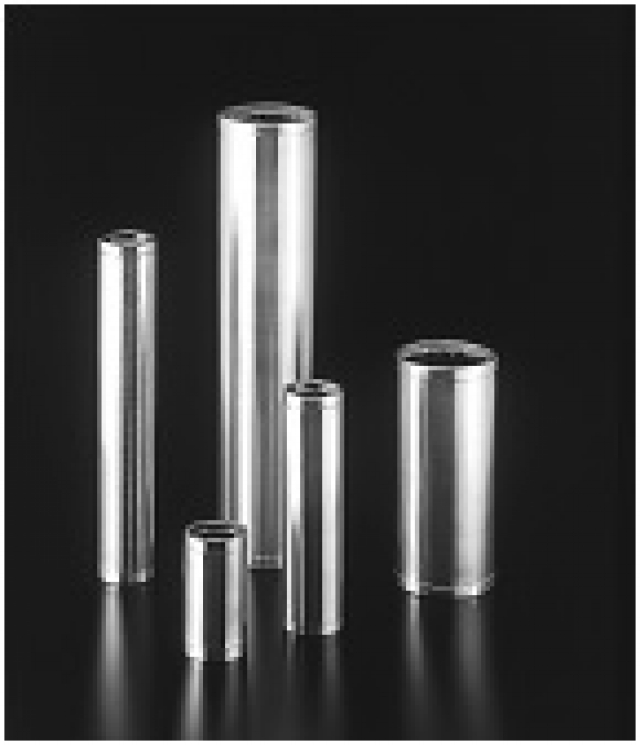

ストレーナー（チューブ）タイプのファインウェッジ®は配管口径に合わせて製作できます。
※ ワイヤータイプにより外径は若干変わります。
※ 下記以外の仕様も取り扱っておりますのでご相談ください。
ストレーナータイプ外径寸法（参考）
| 配管口径 | 外径寸法 |
|---|---|
| 20A | φ27.2 |
| 25A | φ34.0 |
| 32A | φ42.7 |
| 40A | φ48.6 |
| - | φ51.0 |
| 50A | φ60.5 |
| 65A | φ76.3 |
| 80A | φ89.1 |
| 90A | φ1.1.6 |
| 100A | φ114.3 |
用途
・ストレーナエレメント
・澱粉精製工程
・化学・薬品工場の反応塔
・破砕ビーズミル
・珪藻土ろ過用保持材
・不凍液、冷却水、クーラント液中のスラッジ回収
・樹脂フィルター、不織布、メッシュ網、積層金網、MF膜の代用または前処理
