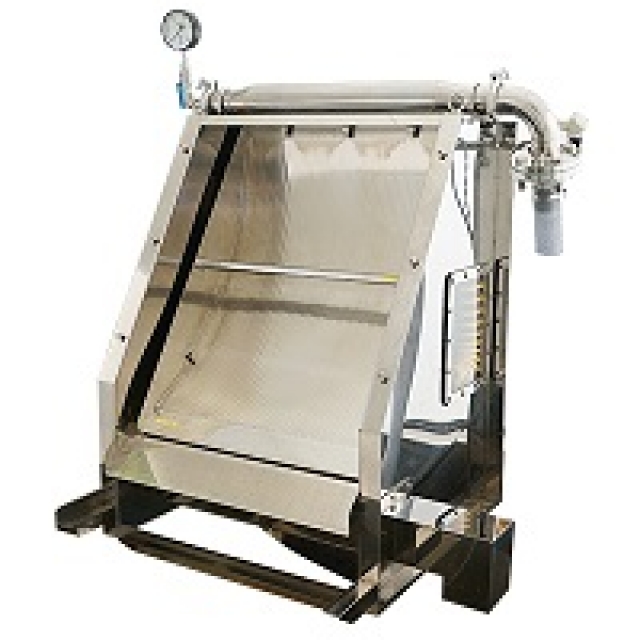

ファインアーク® - 60
従来ご愛顧いただいてきたウルトラTNスクリーンよりも、さらに微細目（0.1mm以下）の固液分離スクリーンとして、ファインウェッジ®を採用した微細目スクリーンです。スラッジの回収やスラリーの濃縮に使用できます。
※製品の改良、更新に伴い外観、仕様等を予告なく変更することがございます。
※製品の改良、更新に伴い外観、仕様等を予告なく変更することがございます。
〔製品カタログをダウンロード〕
ファインアークの特徴

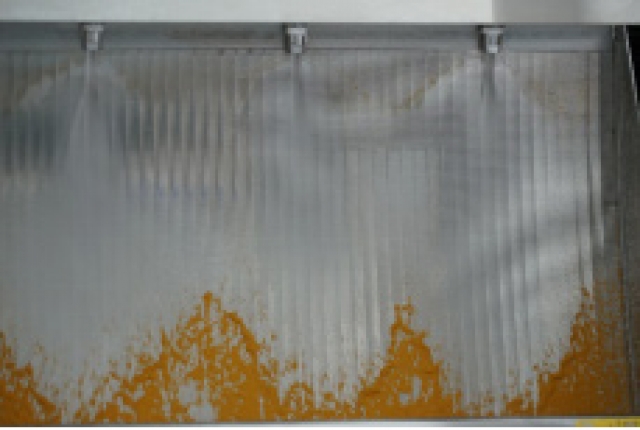

圧力噴射によって原液をファインウェッジ®の表面に対してほぼ平行に当てることで微細目での固液分離を可能としています。
標準仕様表（mm）
| 項目 ＼ 型式 | CL200RN1 | CL200RN1-FW | CL600RN1 | CL600RN1-FW |
|---|---|---|---|---|
| スクリーン幅 | 200 | 200 | 600 | 600 |
| ケース幅 | 500 | 575 | 750 | 900 |
| ケース奥行 | 800 | 800 | 800 | 800 |
| ケース高 | 1300 | 1300 | 1300 | 1300 |
| 供給口 | 32A JIS10KLRF | 32A JIS10KLRF | 50A JIS10KLRF | 50A JIS10KLRF |
| 処理水排出口 | 50A JIS10KLRF | 50A JIS10KLRF | 200A JIS10KFF | 200A JIS10KFF |
| 回収物排出口 | 253W×130D | 253W×130D | 653W×130D | 653W×130D |
| 洗浄オプション | なし | 駆動式洗浄管 | なし | 駆動式洗浄管 |
| モーター（kW） | - | 0.1 | - | 0.1 |
| 概算重量（kg） | 90 | 120 | 170 | 200 |
ウェッジワイヤー対応目開き
20µm～100µm
主な用途
・各種精密ろ過器の前処理
・樹脂粉（マイクロプラスチック）・レジスト・化学工場の微粉回収
・クーラント液中のスラッジ・砥石回収
・汚泥濃縮による排水の負荷軽減
・藻類の回収
・ウルトラTNスクリーン等の2次回収用
・パルプ、ラベル、微繊維回収
・各種工場での下水河川放流用
＜＜＜事例集はこちら＞＞＞
能力実績表
| 用途 | 目開き（µm） | 供給圧力（MPa） | 型式 | 処理量（m3/h） | 洗浄オプション |
|---|---|---|---|---|---|
| 孵卵工場の洗浄排水からの羽毛等の除去 | 20 | 0.2～0.3 | 600 | 5.3 | |
| 池のアオコ回収 | 20 | 0.2～0.3 | 600×2 | 20 | |
| 生産ライン中の樹脂粉の除去 | 30 | 0.06 | 200 | 2 | 固定式洗浄装置 |
| 綿コーティング液排水のSS除去 | 30 | 0.15 | 200 | 4 | |
| 超高圧洗浄循環水中の紙粉等の固形物除去 | 30 | 0.17～0.18 | 200×3 | 15 | |
| 高濃度飲料水より固形物の回収・濃縮 | 50 | 0.24 | 600 | 5.6 | 駆動式洗浄装置 |
| 漬物排水のぬか回収 | 50 | 0.2～0.3 | 600 | 11.2 |
